斷路器動特性測試儀的面板功能解析

返回打印來源：儀天成電力時間：2018/09/19 閱讀：次

斷路器測試儀也叫高壓開關測試儀，全稱是高壓開關動特性測試儀。高壓關機性測試儀是針對各種高壓開關研制的一種通用型電腦智能化測試儀器。儀天成YTC3981斷路器動特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。下面就此斷路器動特性測試儀的控制面板做以下的簡要說明。

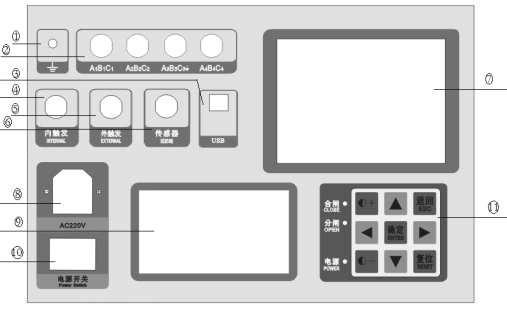

面板布置圖：

解析：

序號	面板標志	功能說明
①	保護接地端	與大地相接
②	A₁B₁C₁/A₂B₂C₂ A₃B₃C₃↓/A₄B₄C₄	12路斷口時間測量通道，↓為后6路通道虛地，不與大地相接。
④	分合閘控制插座	機內提供合分閘控制直流電源
⑤	外觸發插座	外觸發方式時，直接并接到分、合線圈兩端，取線圈上電信號作為同步信號。
⑥	速度傳感器插座	速度傳感器的信號輸入
③	USB接口	可通過此口連接計算機。
⑧⑩	電源開關	輸入電源220V±10% 50Hz±10% 10A
⑦	液晶顯示屏	大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜
11	功能按鍵塊	液晶對比度的增、減
		上、下移動光標或增、減當前光標處數值
		左、右菜單或移動光標
		[確定]選擇當前菜單或確認操作
		[返回]返回上級或取消操作
		[復位]儀器復位
⑨	面板打印機	打印測試報告及圖譜

此儀器中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

湖北儀天成電力設備有限公司
2018年9月19日
