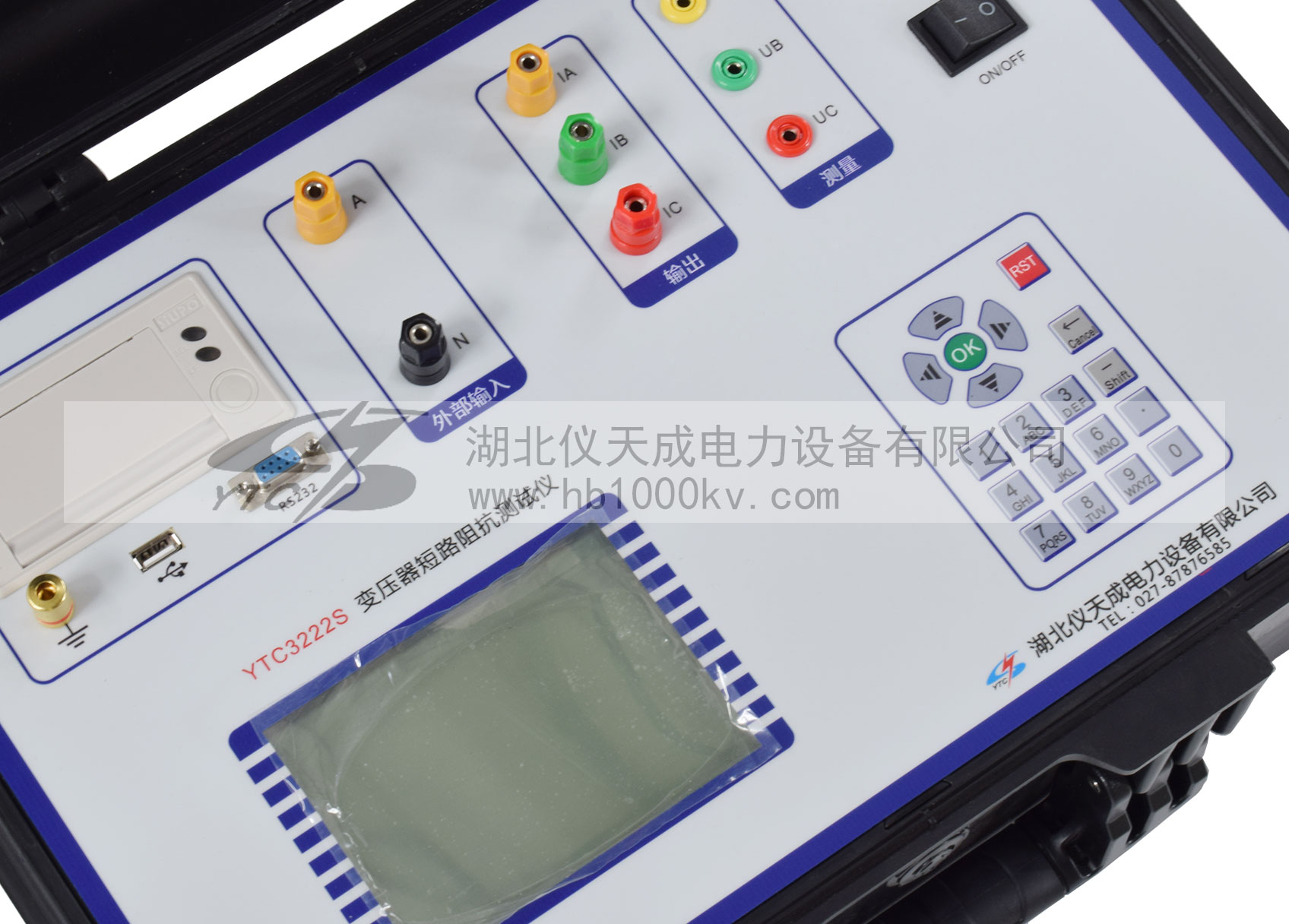

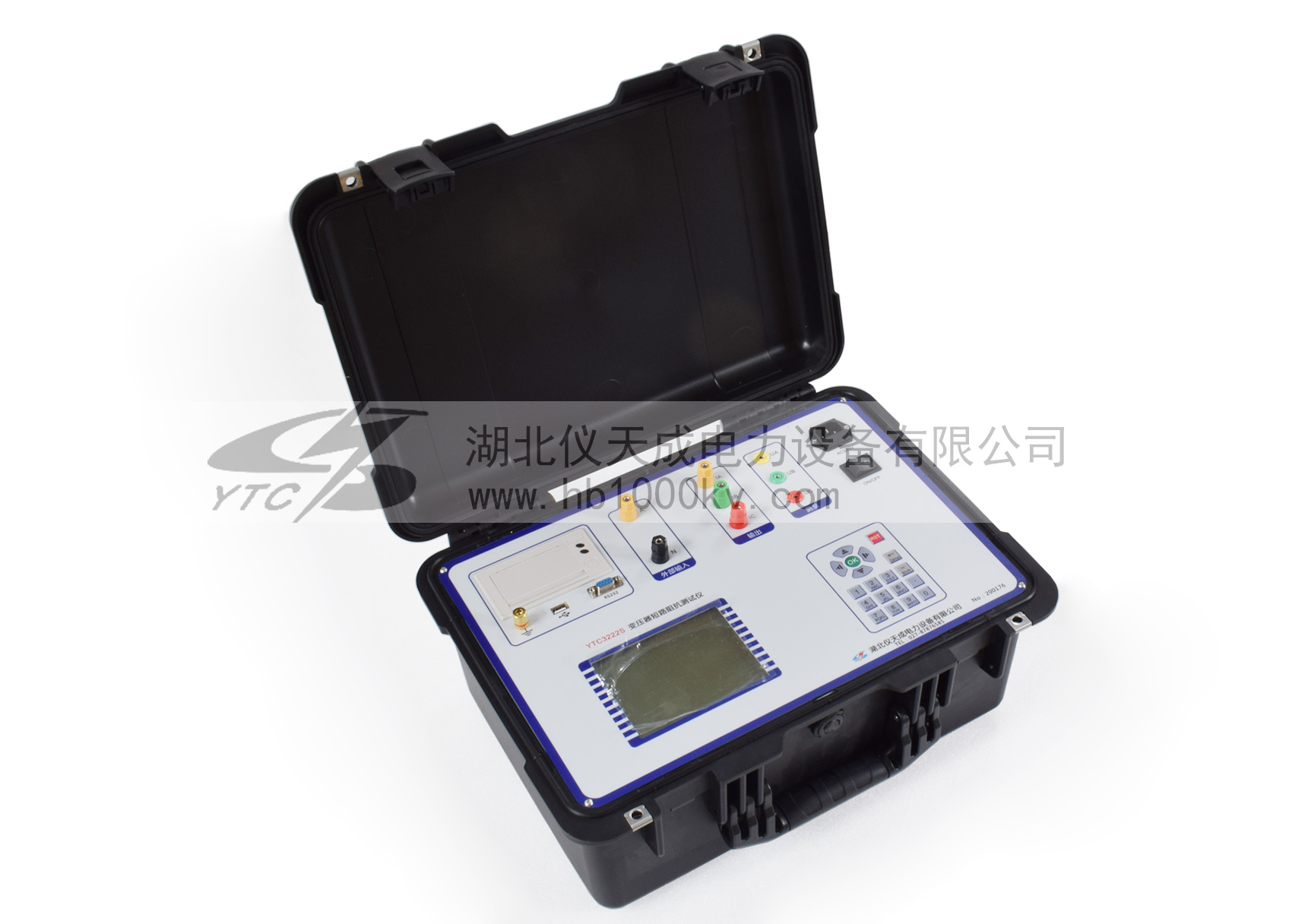

YTC3222S變壓器短路阻抗測試儀

我公司生產的YTC3222S變壓器短路阻抗測試儀可以比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，初步估計繞組變形程度。變壓器短路阻抗試驗鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義。該儀器體積小，重量輕，操作簡單。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC3222S變壓器短路阻抗測試儀內部自帶可調電源輸出，特別適合現場對110kV級及以上主變壓器進行低電壓短路阻抗測量的儀器。
產品特征：
1. 儀器自帶可調電源輸出，無論單相、三相變壓器，只需一次接線，儀器即可完成所有繞組對的測量，試驗、接線簡單。
2.滿足《DL/T1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》中規定的試驗與算法。
3.《DL/T1093-2008》明確規定：5.4.1a，“原則上單相參數用單相法測試”；5.4.1e，“測試結果出現異常時，應對所有繞組對用單相法進行復試”。該儀器采用單相測量方式，對于三相變壓器三次升壓過程即可自動計算出每相的短路阻抗、電抗、電感值。
4.儀器內部采用鎖相環技術，同步采樣交流信號，測量數據準確。
5.該儀器可測量電壓，電流，功率，頻率等。
6.單機測量電壓、電流范圍寬，支持外接CT、PT進一步擴展測量范圍。
7.內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機。
8.測試數據可導入計算機，方便進一步分析或存儲。
9.全部中文菜單及操作提示，操作簡單直觀。
10.透反式大屏幕液晶，在太陽直射下可清晰顯示。
產品別稱：
變壓器短路阻抗測試儀、變壓器阻抗測試儀、短路阻抗測試儀

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術指標及參數
測試精度	電壓、電流： 0.2級
功率	COSφ>0.1: 0．5級； COSφ≤0.1:1．0級
阻抗	COSφ>0.1: 0．5級； COSφ≤0.1:1．0級
電壓測量范圍	AC 3V～300V
內部電源輸出范圍	電壓0~250V，電流0~10A
電流測量范圍	AC 0.2A～20A
工作溫度	-10℃～50℃
工作濕度	0～80%
工作電源	AC220V±10﹪　50Hz±1Hz
外形尺寸	360mm×220mm×150mm
儀器重量	5Kg

應用領域 APPLICATION FIELD

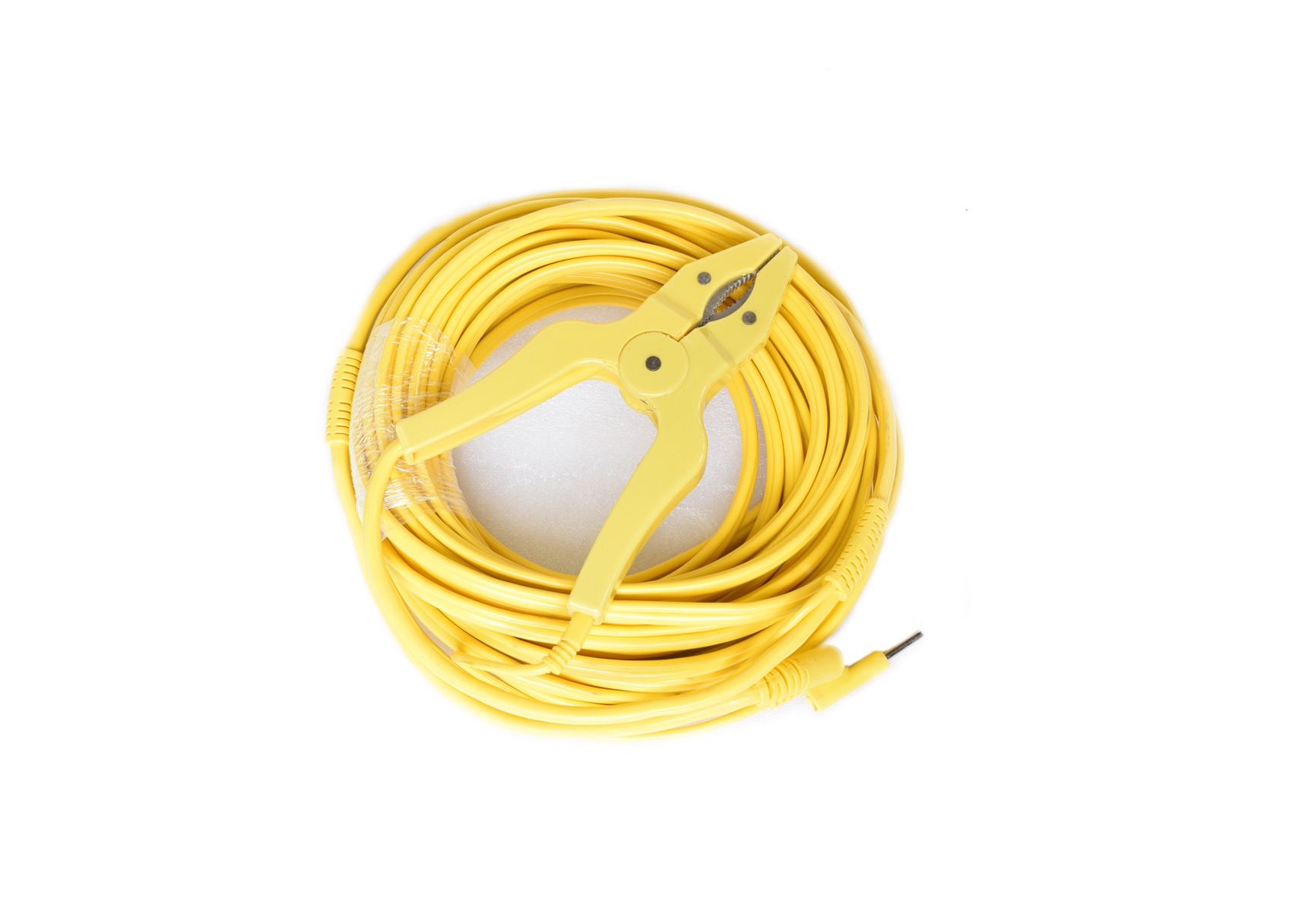

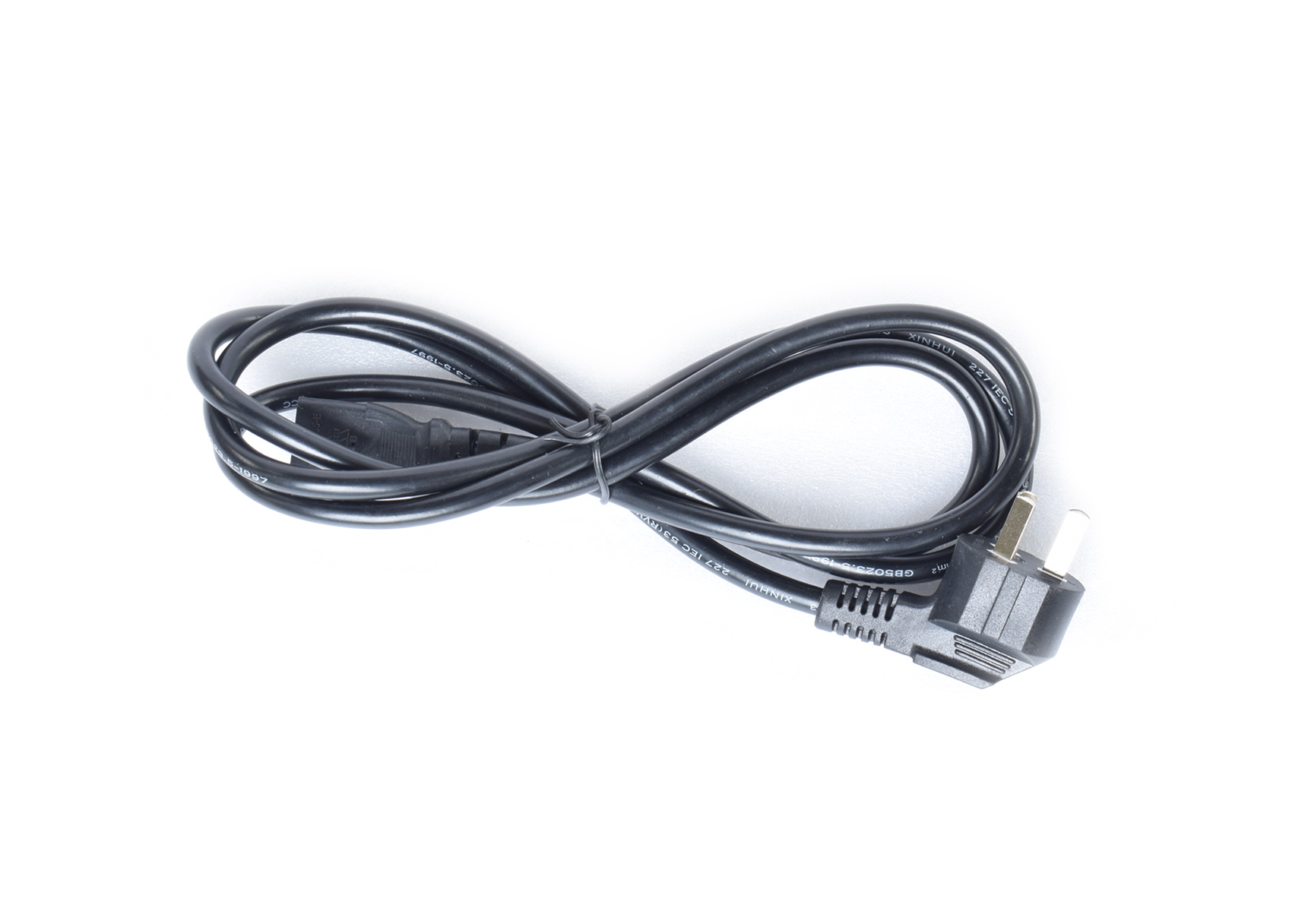

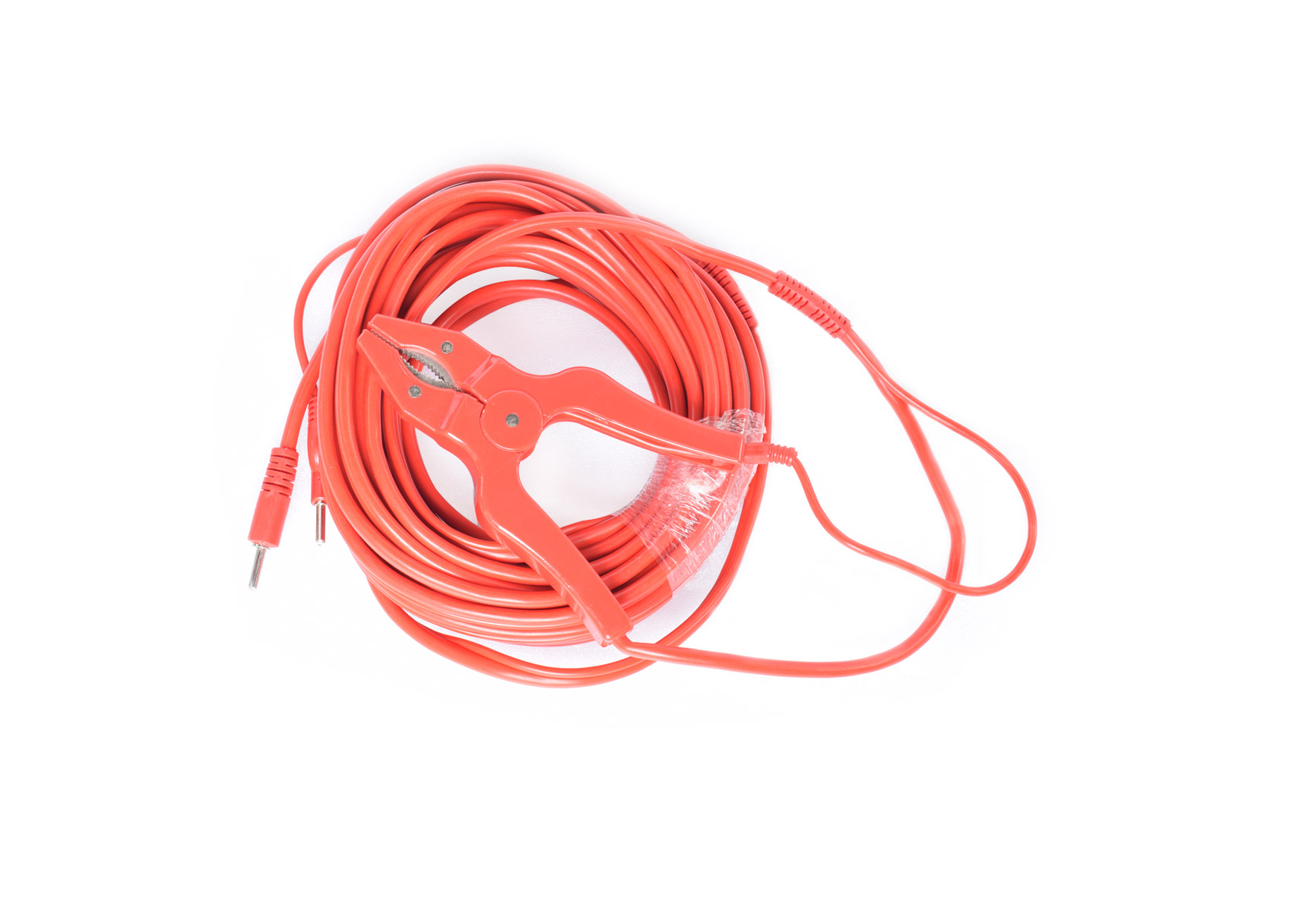

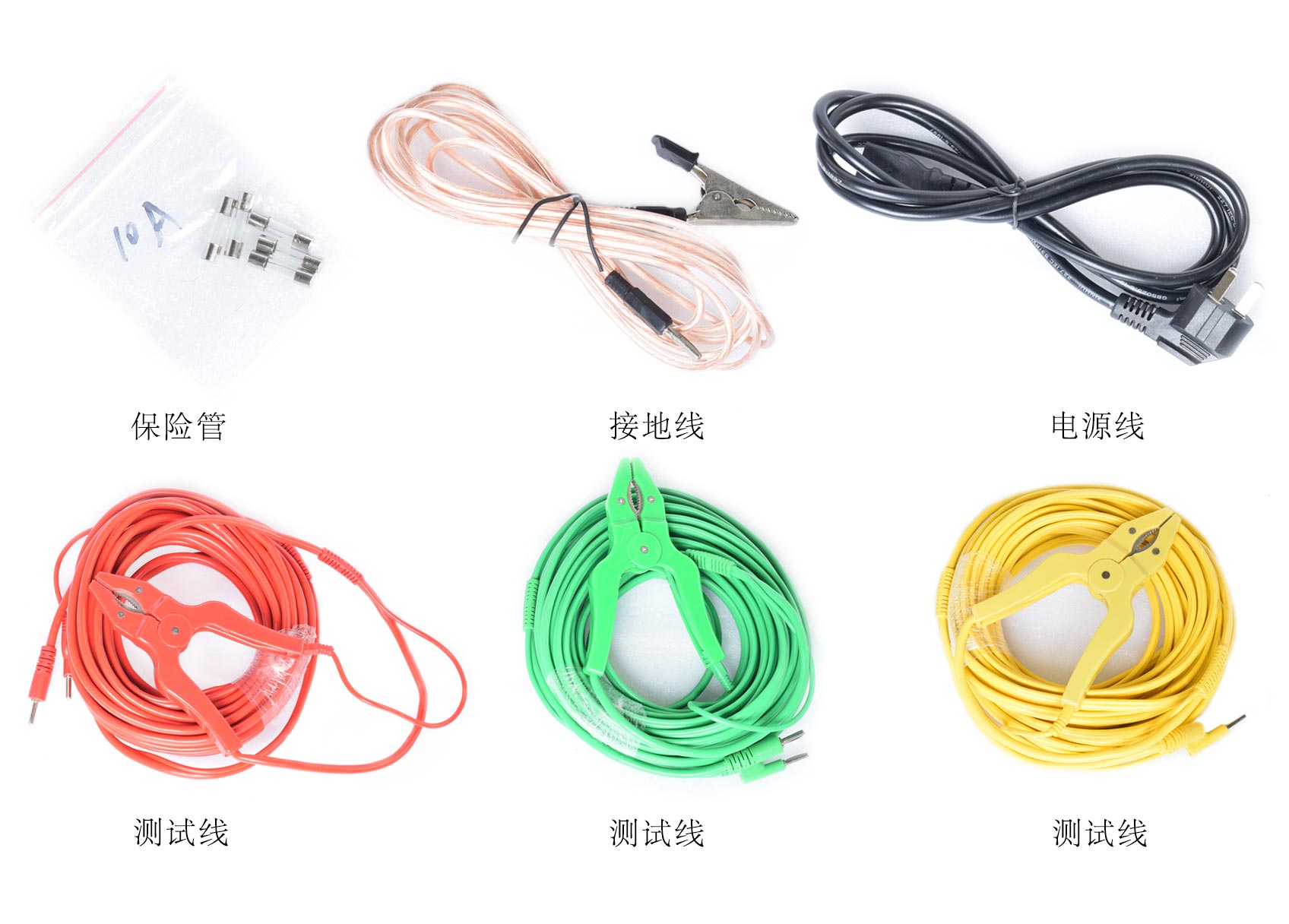

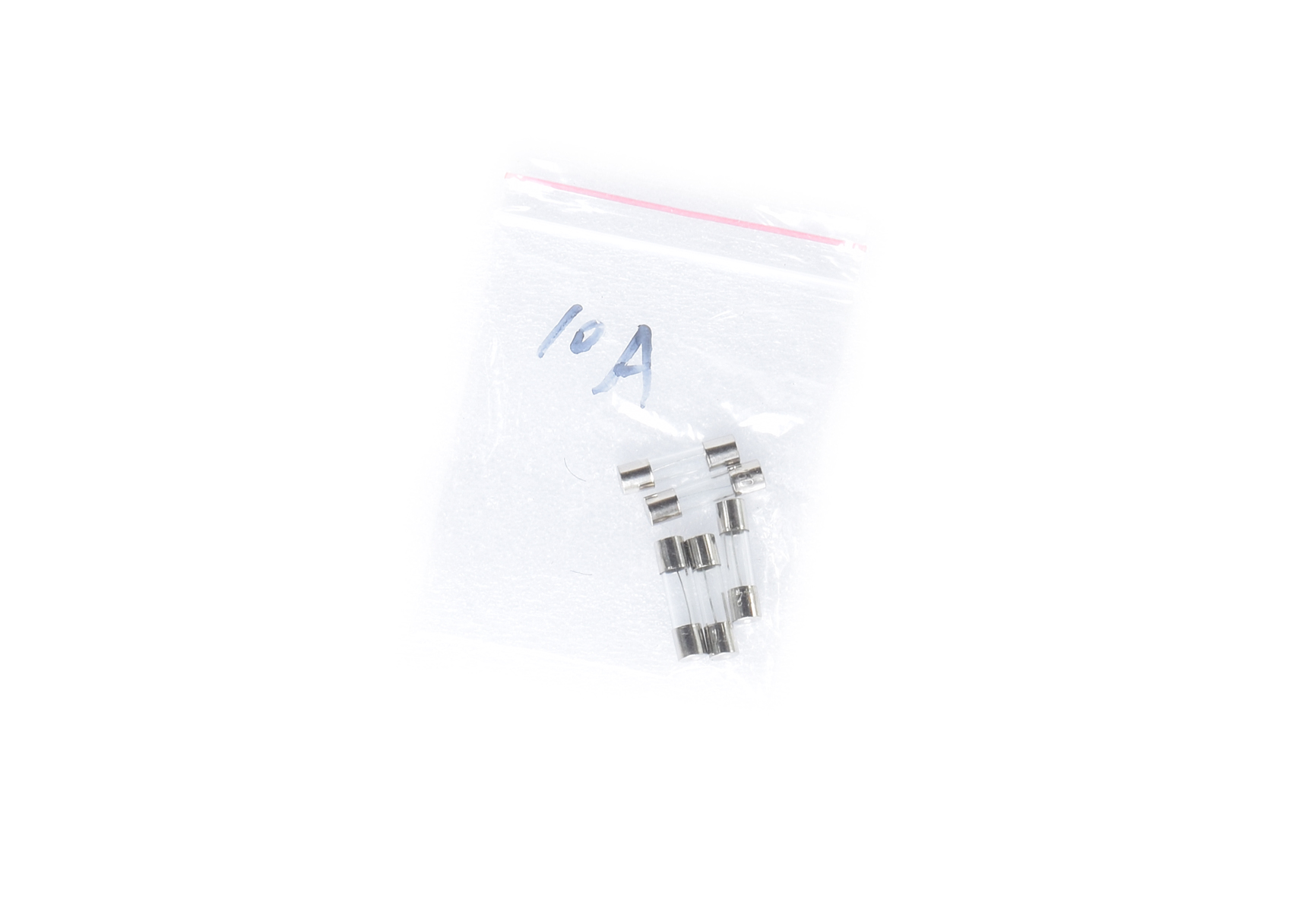

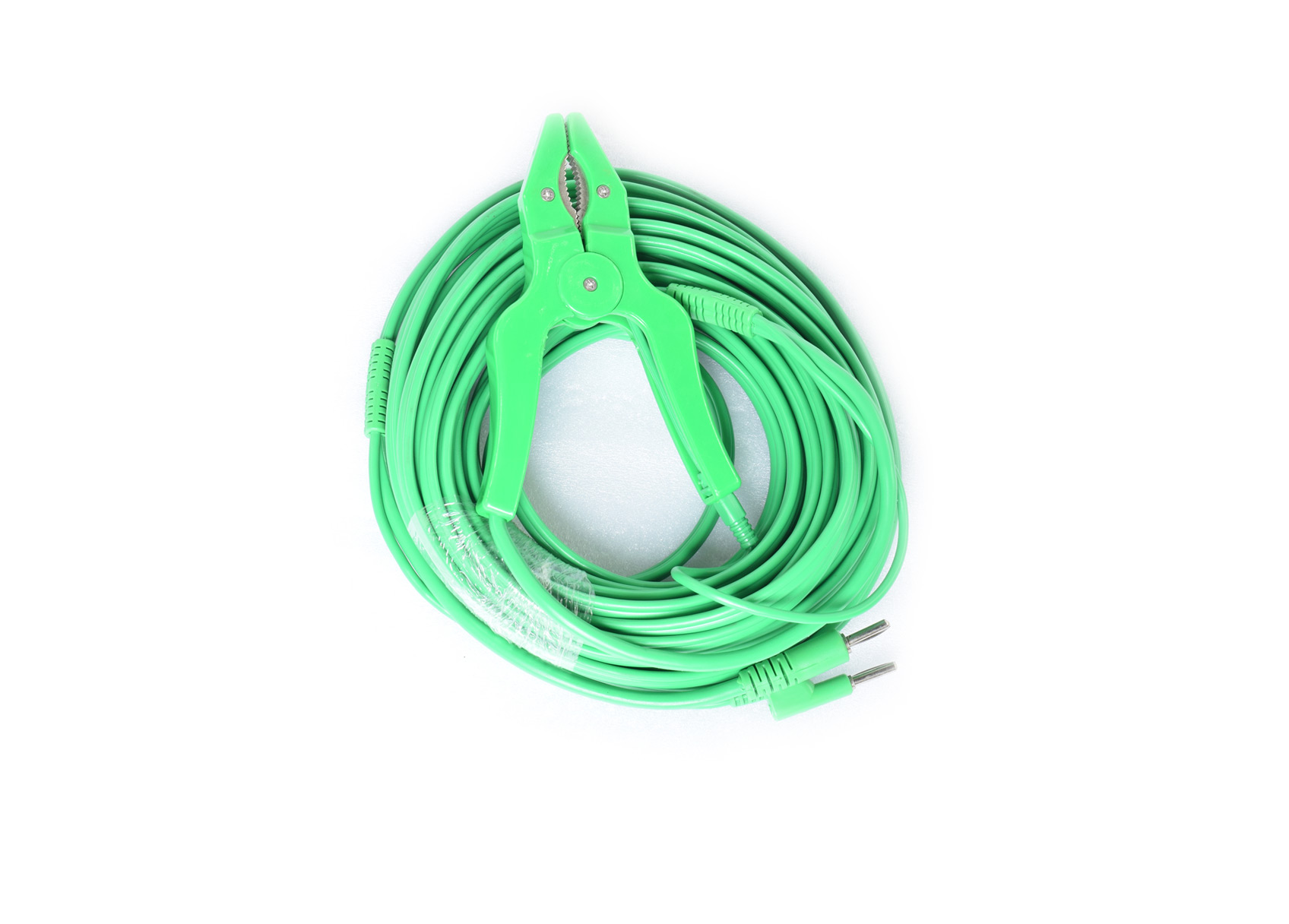

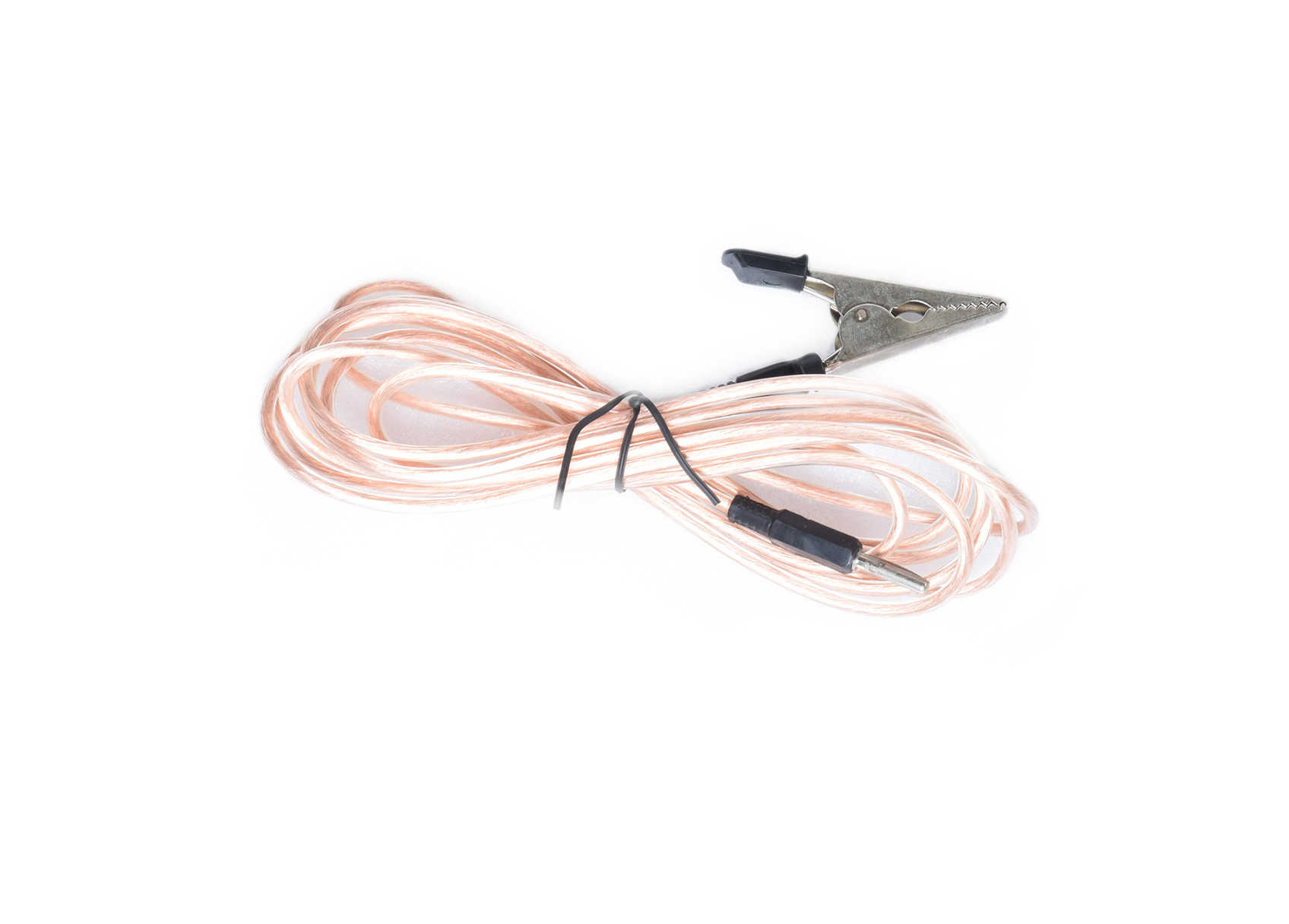

附件配件 ACCESSORIES ACCESSORIES

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
