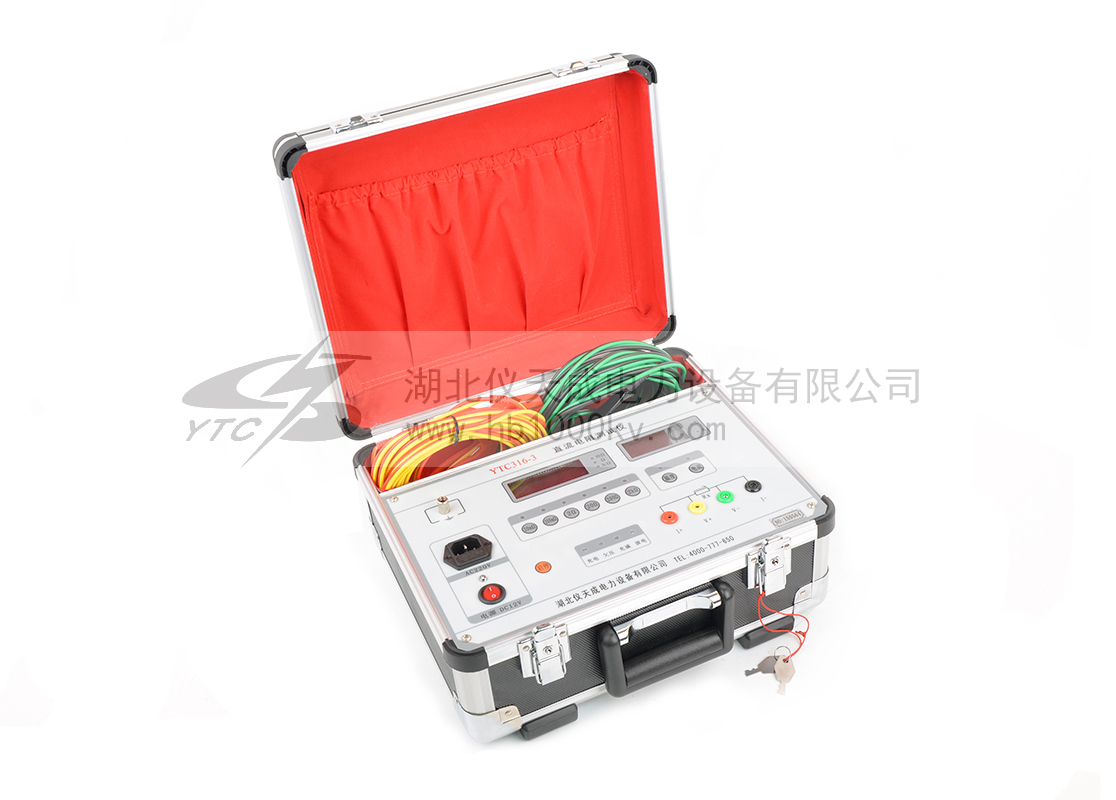

YTC316-3直流電阻測試儀

YTC316-3直流電阻測試儀是測量電力變壓器及大型電機等各種感性負載電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器，其測量速度比電橋快一百多倍。該直流電阻測試儀具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。
儀器內裝可充電電池組（14.8V），交、直流兩用，便于現場及野外測試。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

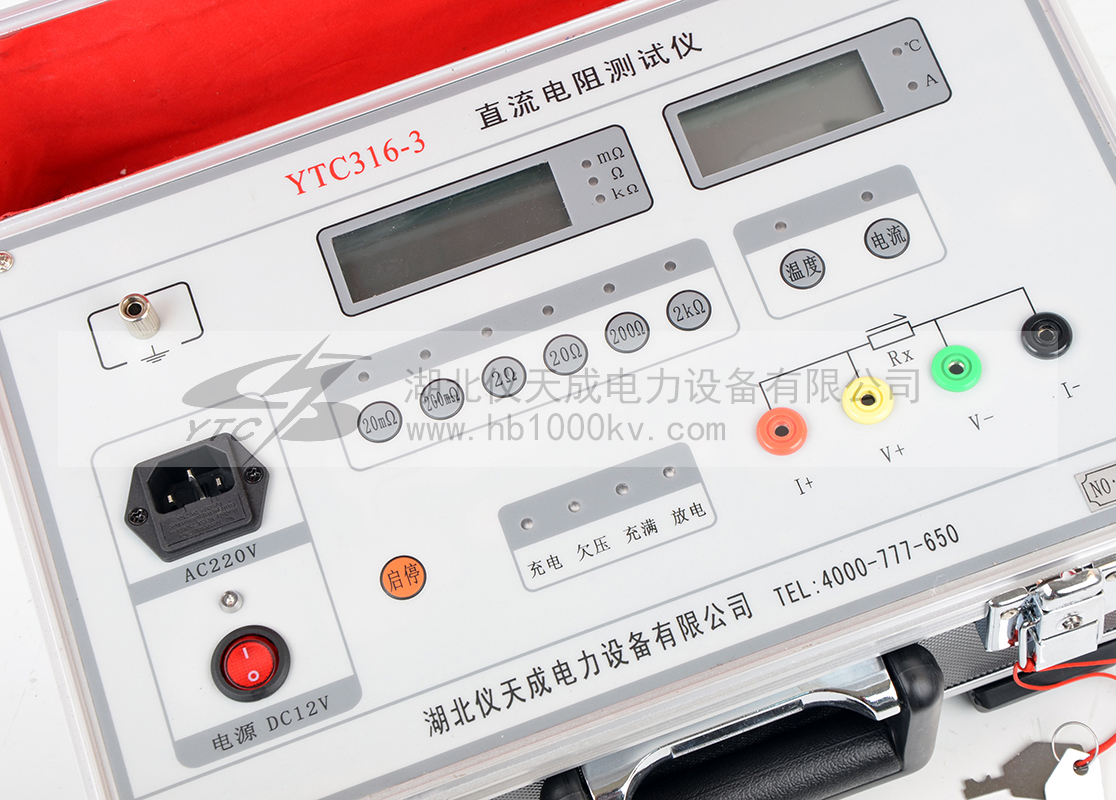

YTC316-3直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組（14.8V），交直流兩用，便于現場及野外測試。
本產品符合DLT 845.3-2004《電阻測量裝置通用技術條件第3部分直流電阻測試儀》的要求。

產品別稱：直流電阻測試儀、直流電阻速測儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀。

產品特征：

1、測試速度快：本儀器最大輸出充電電流可達3A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍。

2、準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好。

3、測量范圍廣：電阻測量范圍為1μΩ～20kΩ，量程廣。

4、交直流兩用：本儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
測量范圍	1μΩ～20mΩ; 20 mΩ～200mΩ; 0.2Ω～2Ω; 2Ω～20Ω; 20Ω～200Ω; 200Ω～2kΩ; 2kΩ～20kΩ;
測量精度	±(0.2%+2d)
分辨率	1μΩ
恒流源	3A（1μΩ～20mΩ、20 mΩ～200mΩ、0.2Ω～2Ω）； 300mA(2Ω～20Ω)； 15mA（20Ω～200Ω）； 1.5mA（200Ω～2kΩ）； 150uA（2kΩ～20kΩ）；
使用條件	環境溫度：0℃～40℃；相對溫度：≤85％RH；
工作電壓	直流：12V～16.8V；交流：220V；
功耗	≤15W
外形尺寸	365×330×180mm³

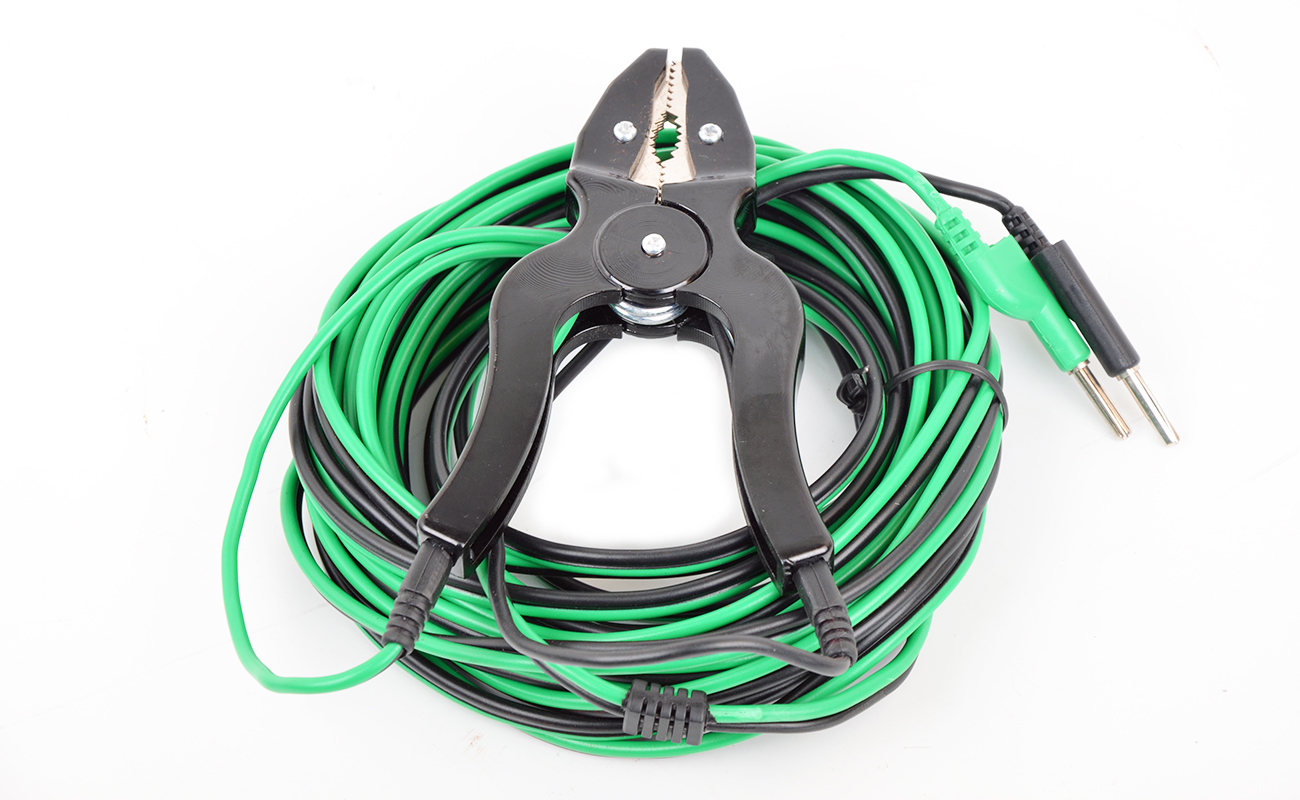

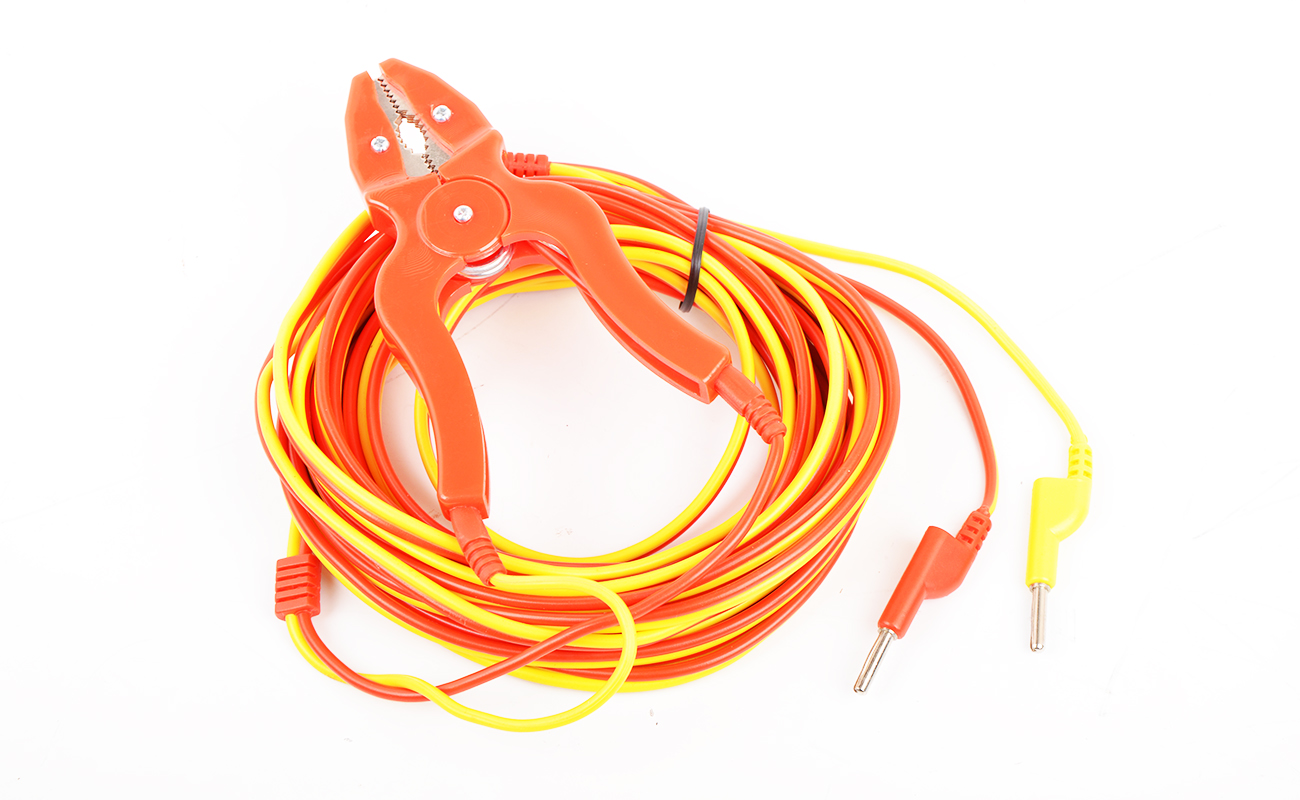

重量	5kg（含測試鉗和測試線）
