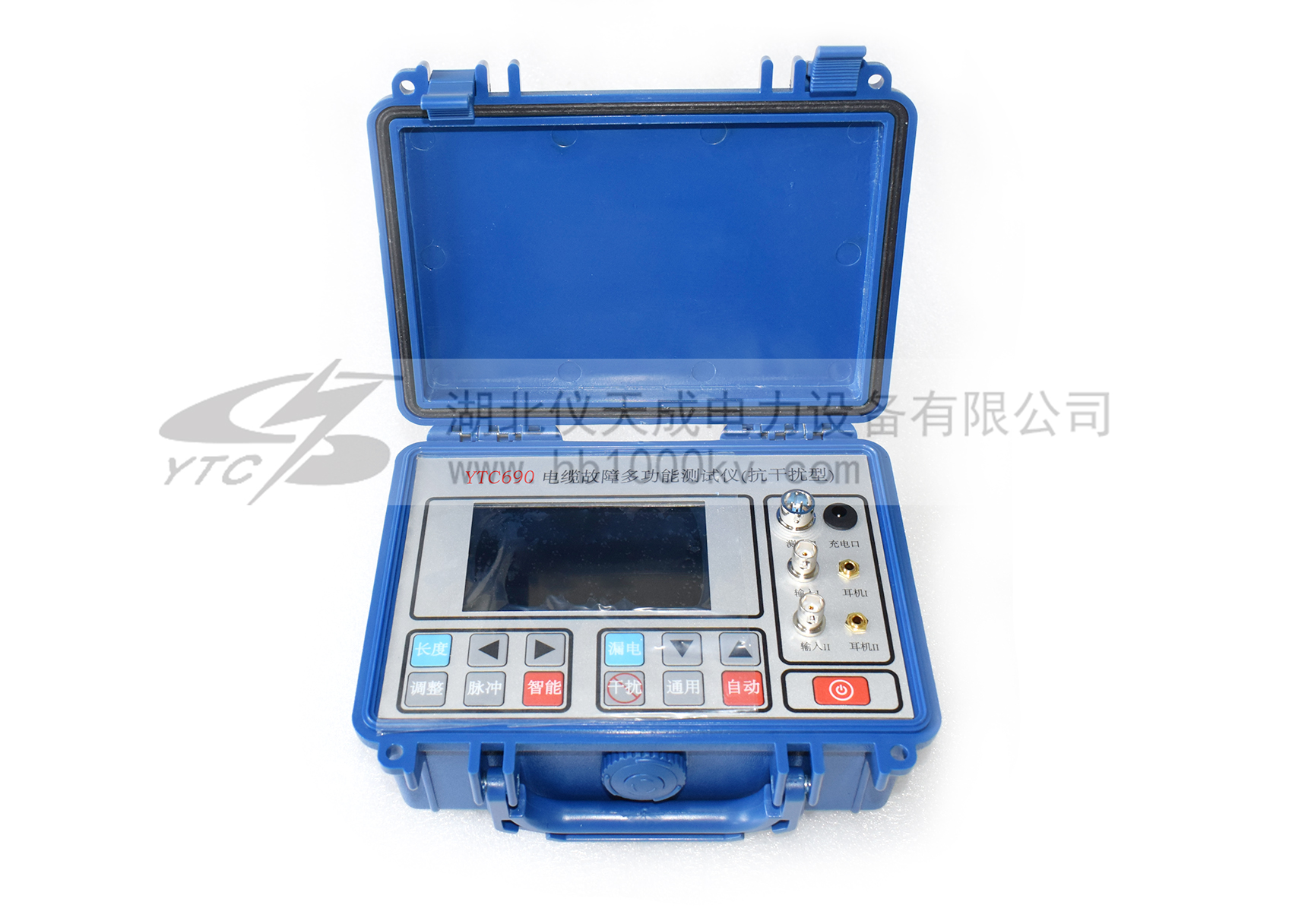

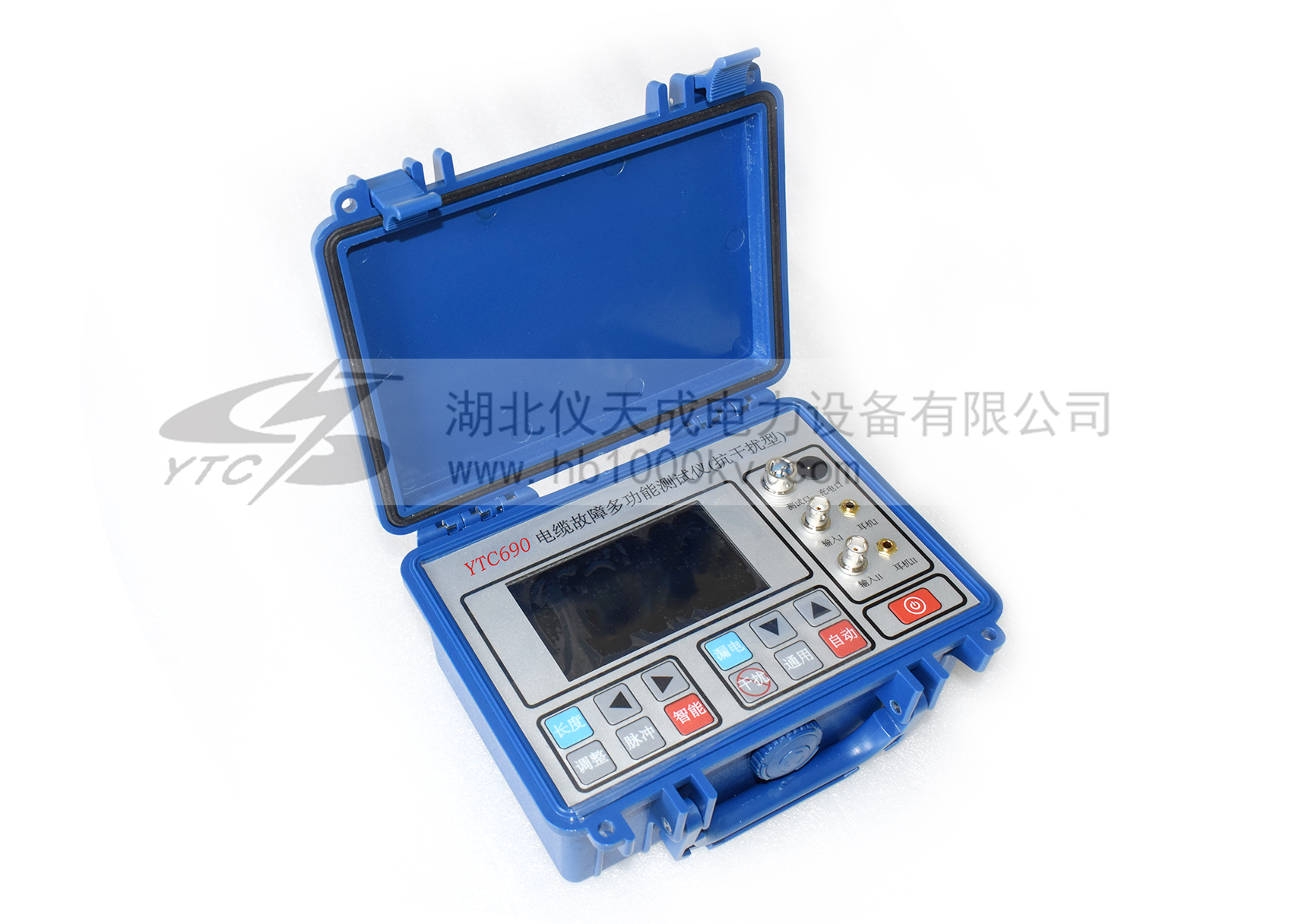

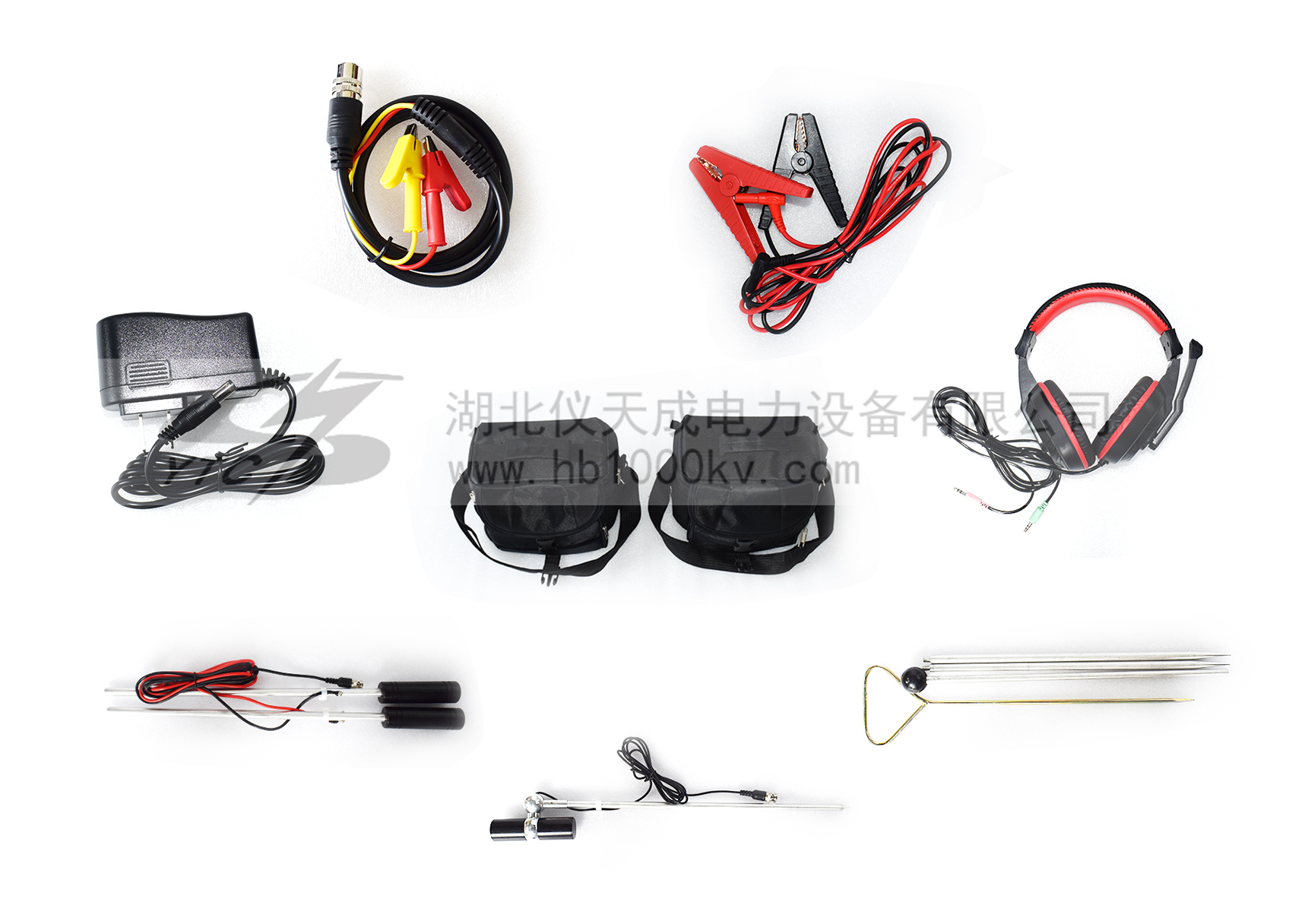

YTC690 電纜故障多功能測試儀

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC690電纜故障多功能測試儀(抗干擾型)采用ARM+FPGA+大點陣彩色液晶顯示技術研制成功的最新一代電纜測試產品。具有脈沖反射測試斷線、短路長度，配合信號發生器探測鎧裝電纜準確的走向及對地漏電故障位置等功能，適用于測量低壓鎧裝地埋電力電纜、視頻監控電纜、有線電視同軸電纜、全塑電纜的斷線、短路、對地漏電等故障的精確位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。在路燈電纜維護、農田水澆地電纜故障查修、小區及園林綠化帶電纜、野外動力電纜、高速公路、廠礦企業、通信基站等直埋供電電纜故障排查中廣泛應用。本儀表在上一代產品的基礎上，優化了抗干擾算法，具有超強抗干擾能力，能在高壓線、電纜溝、配電箱位置測試使用。

二 .產品特點
● 大屏幕彩色液晶顯示（480*280點陣）,不論白天還是夜晚都清晰可見。人性化界面中文菜單設計，按鍵分區，設計更人性化，讓用戶更好操作機器。
● 增加專用抗干擾線路板，軟硬件結合，更強抗干擾
● 優化產品算法，加強抗干擾能力，使用更高效快捷。
● 結合了脈沖反射測試法、跨步電壓法、電磁感應法，可以測試斷線、混線、嚴重絕緣不良、對地漏電等類型的故障。
● 保留有手動分析功能，可以選擇不同的測試范圍分析故障波形。
● 波形對比功能，可以同時顯示2個波形，通過對比好線和故障線波形的差異確定故障位置。
● 采用自動增益和自動阻抗平衡技術，替代繁瑣的電位器調節。

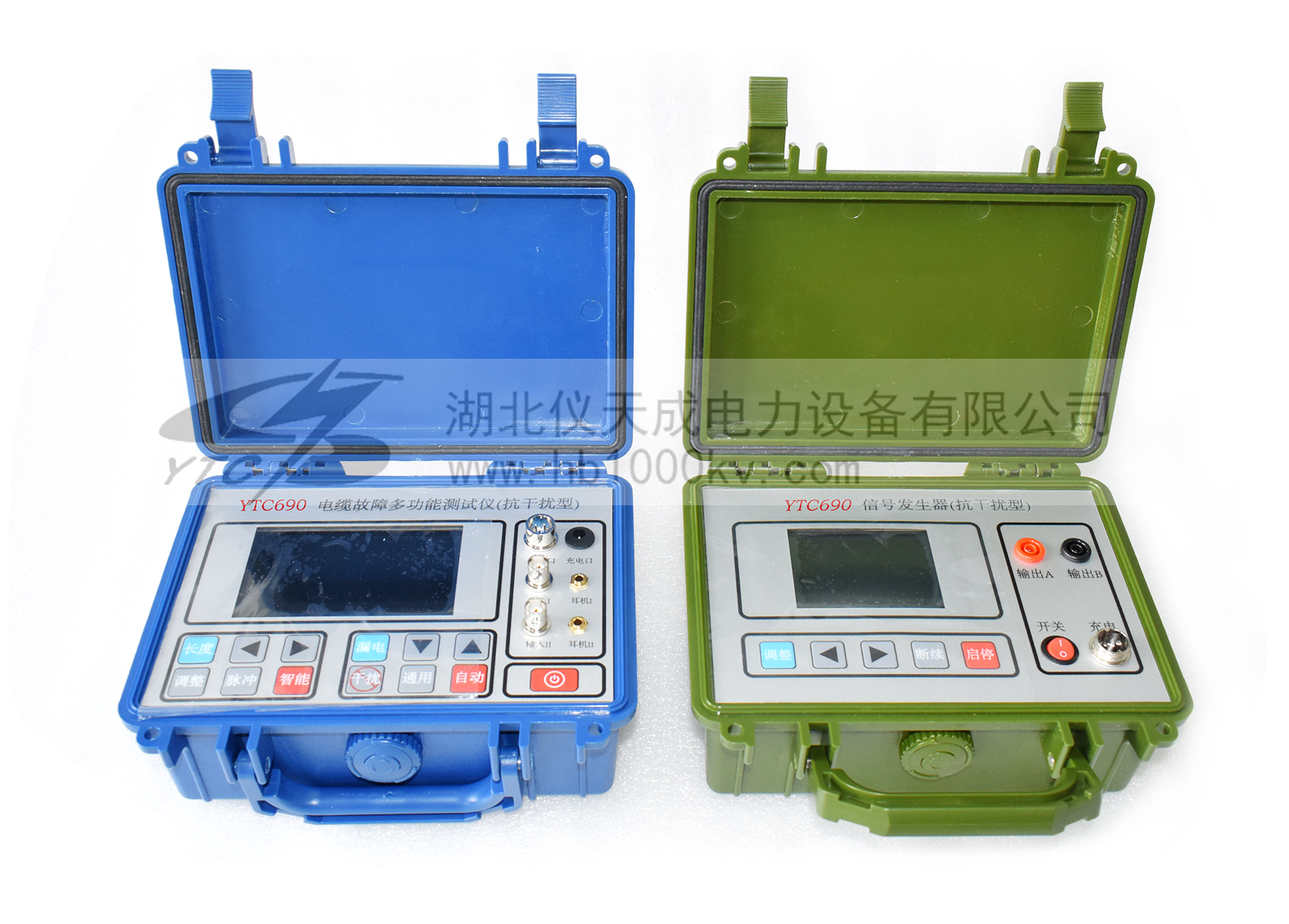

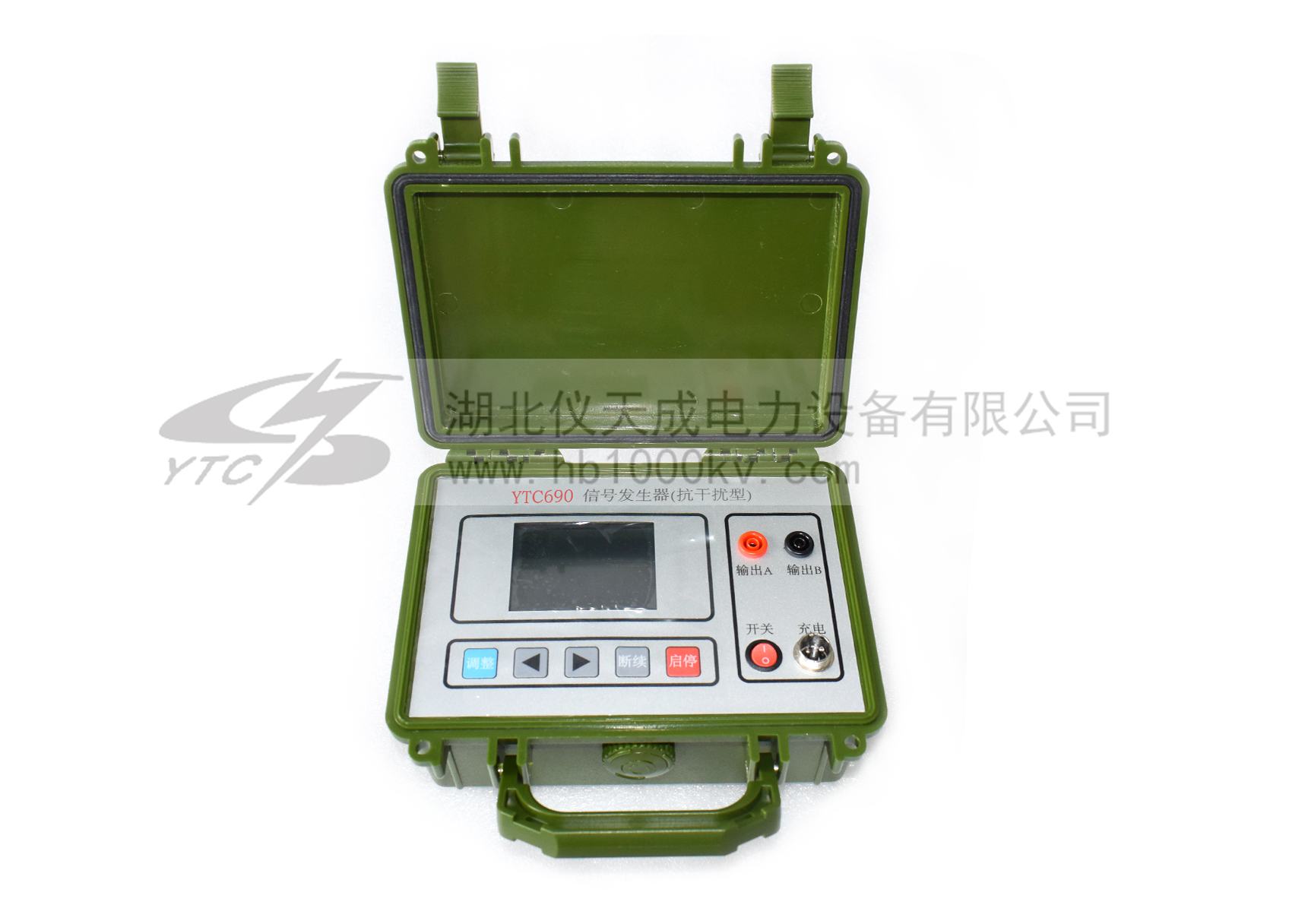

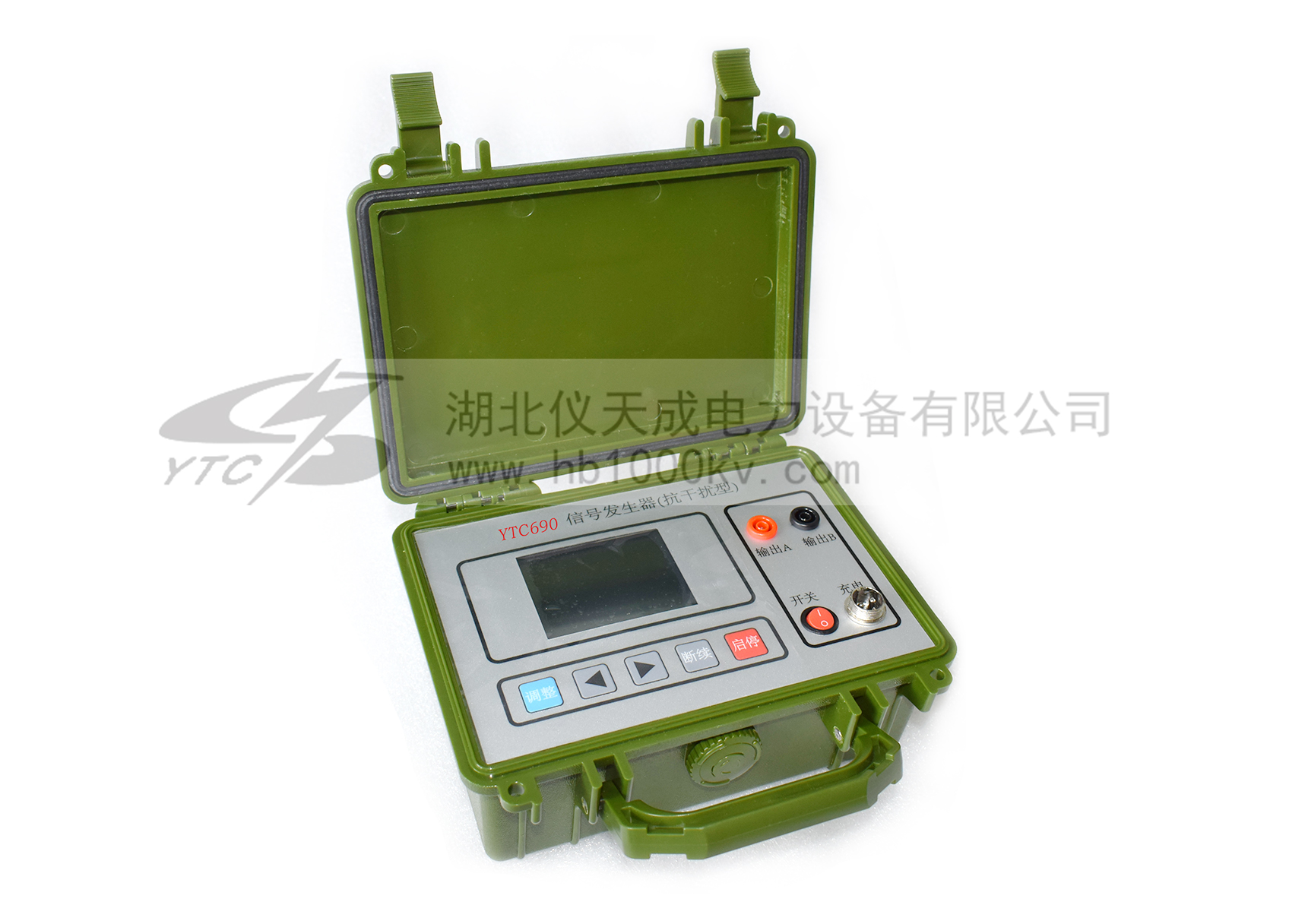

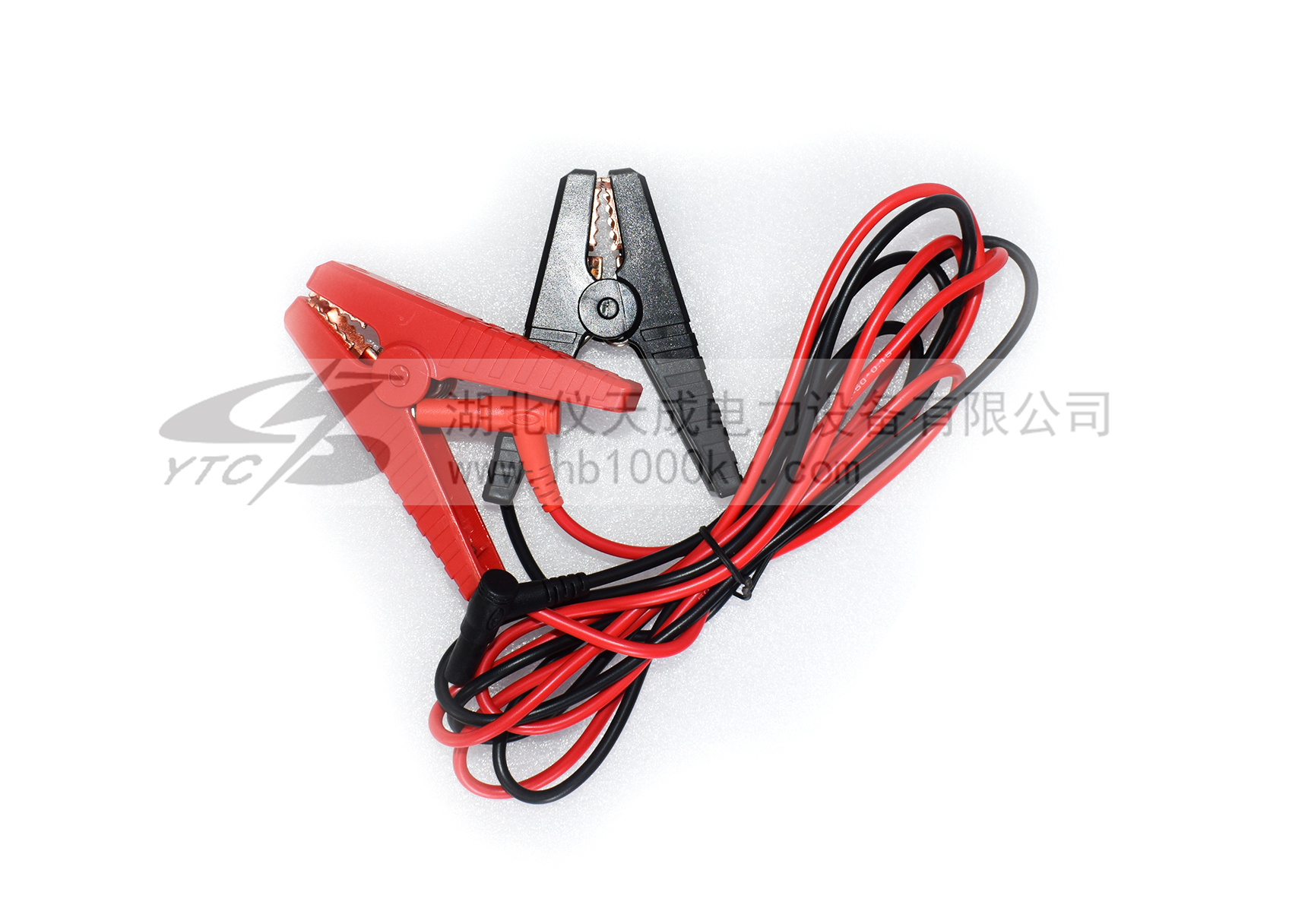

● 配合信號發生器探測鎧裝地埋電纜準確走向及對地漏電位置。

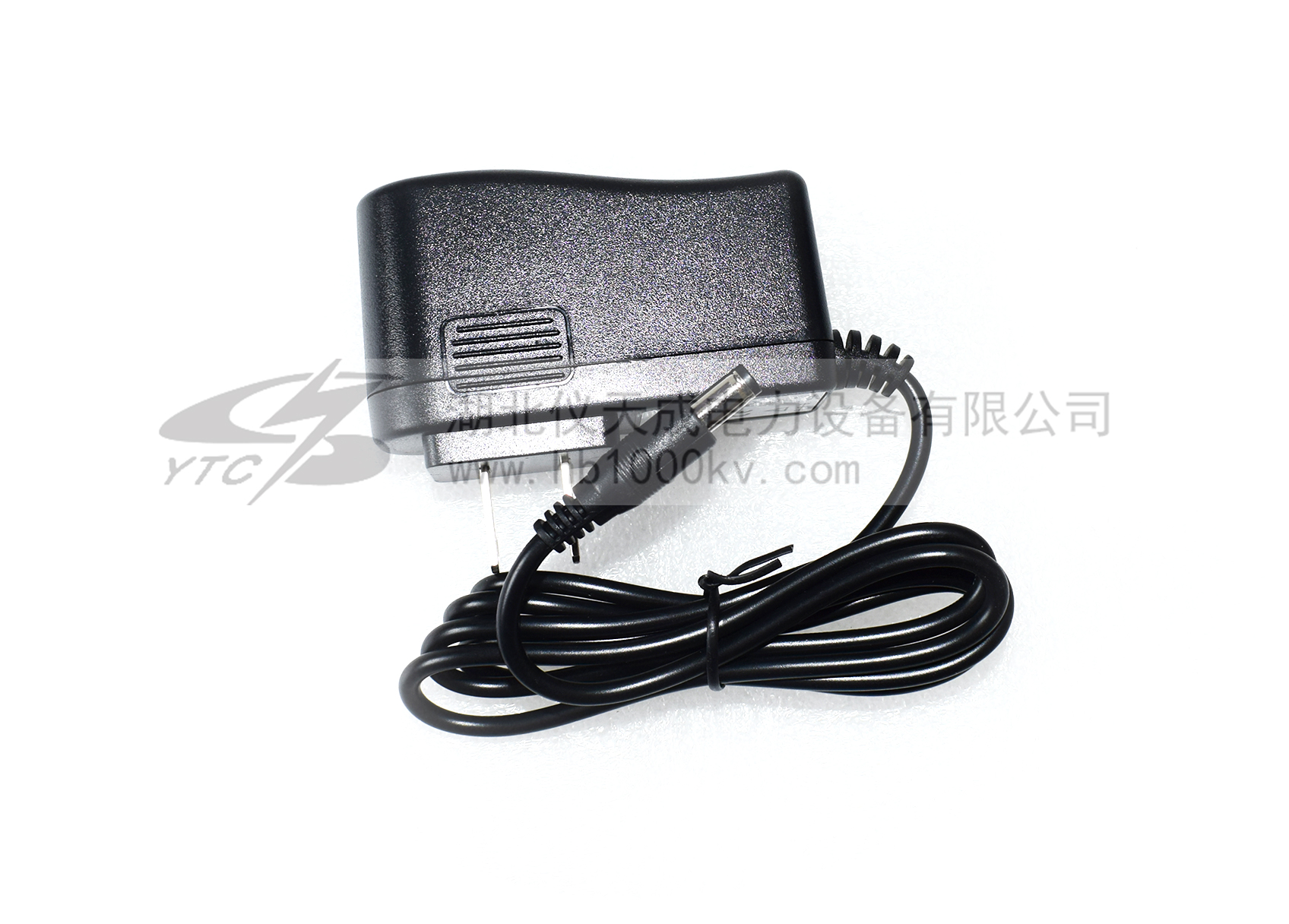

● 采用可充電鋰電池，智能充電，無需值守。
● 體積小，重量輕，便于攜帶。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

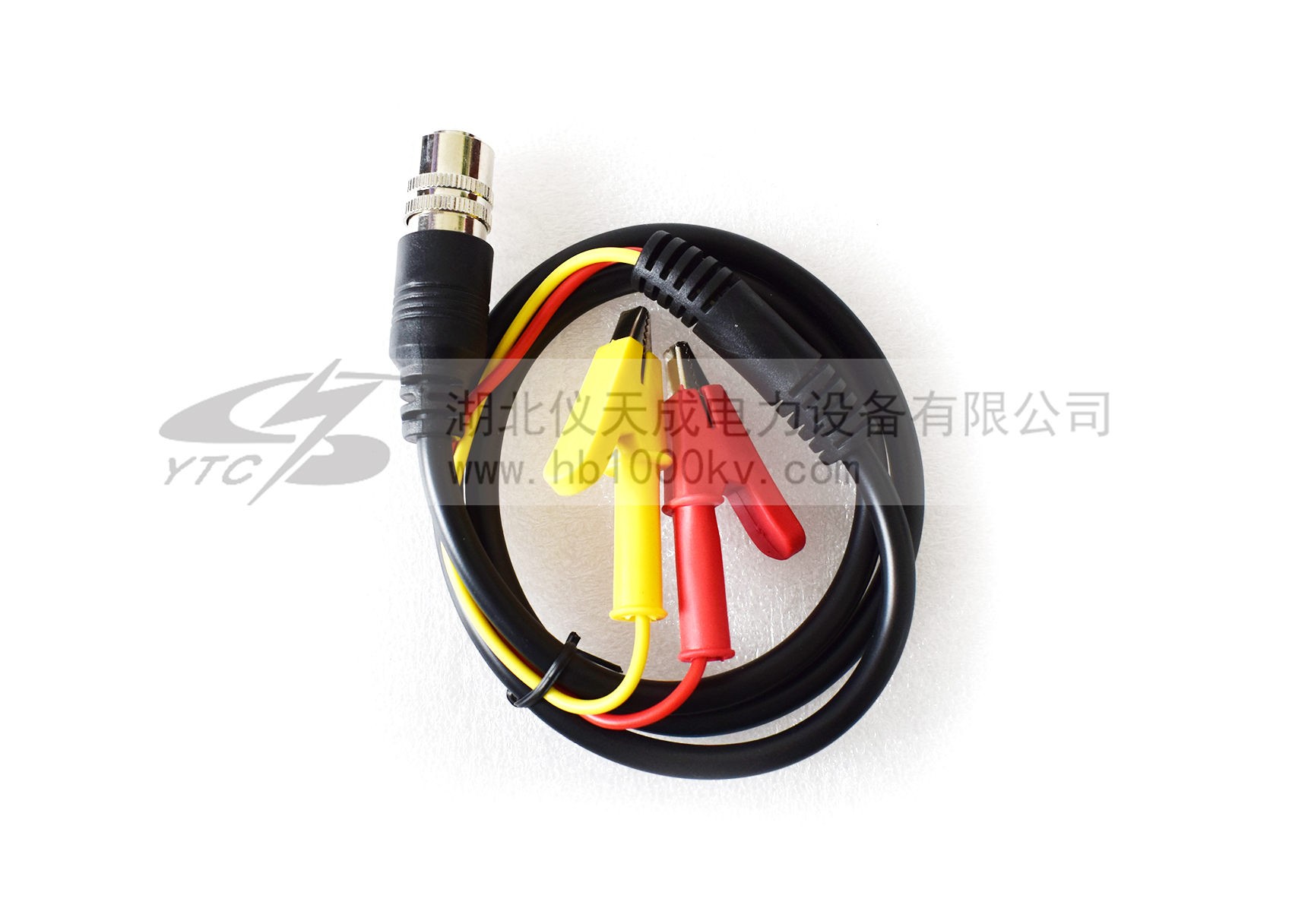

脈沖反射測試法	● 最大量程：8km（16km/32km可定制） ● 測試盲區：0m ● 測試精度：最高1m ● 脈沖寬度：40ns-10μs自動調節 ● 阻抗平衡自動調節 ● 增益調節：自動和手動相結合

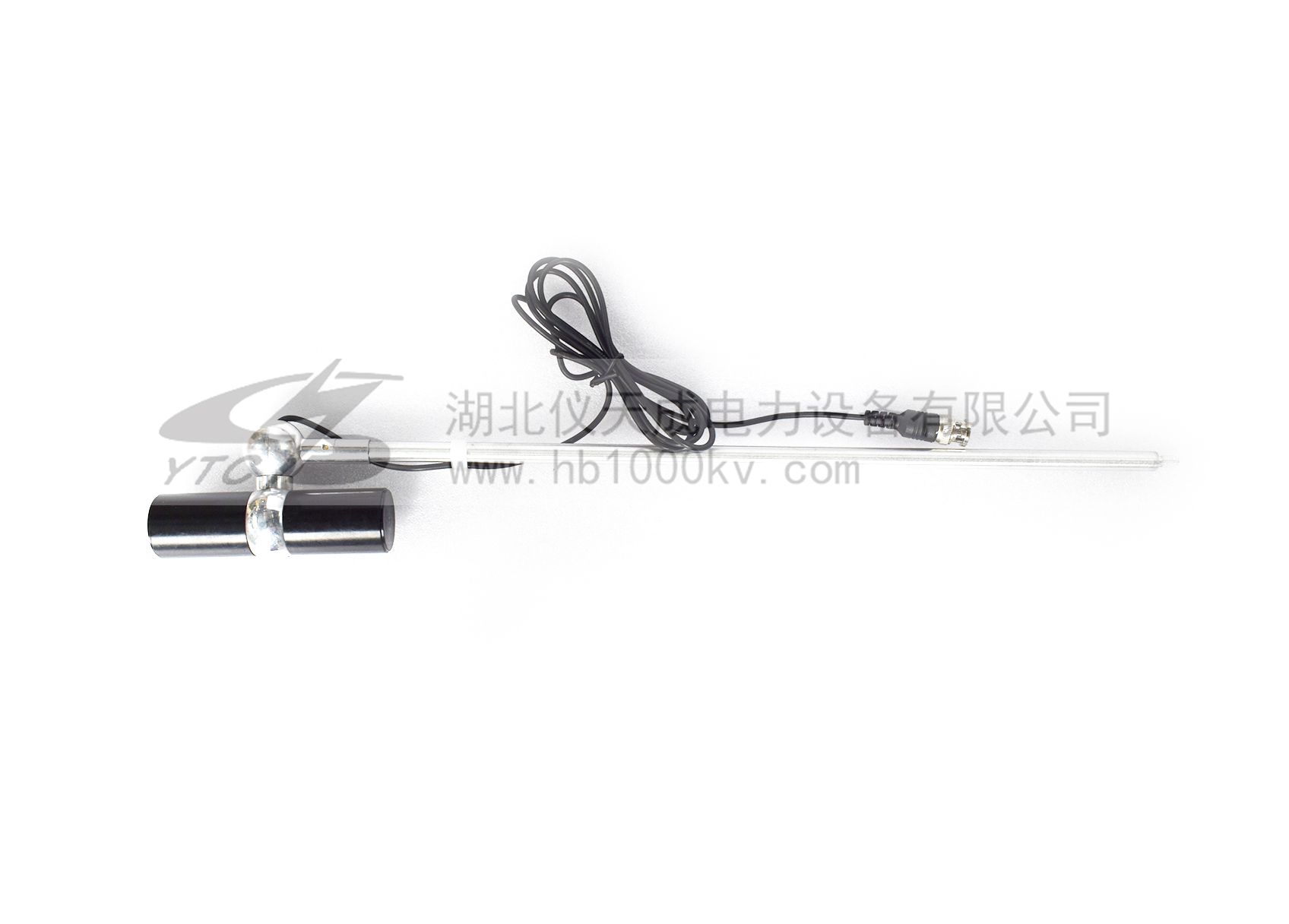

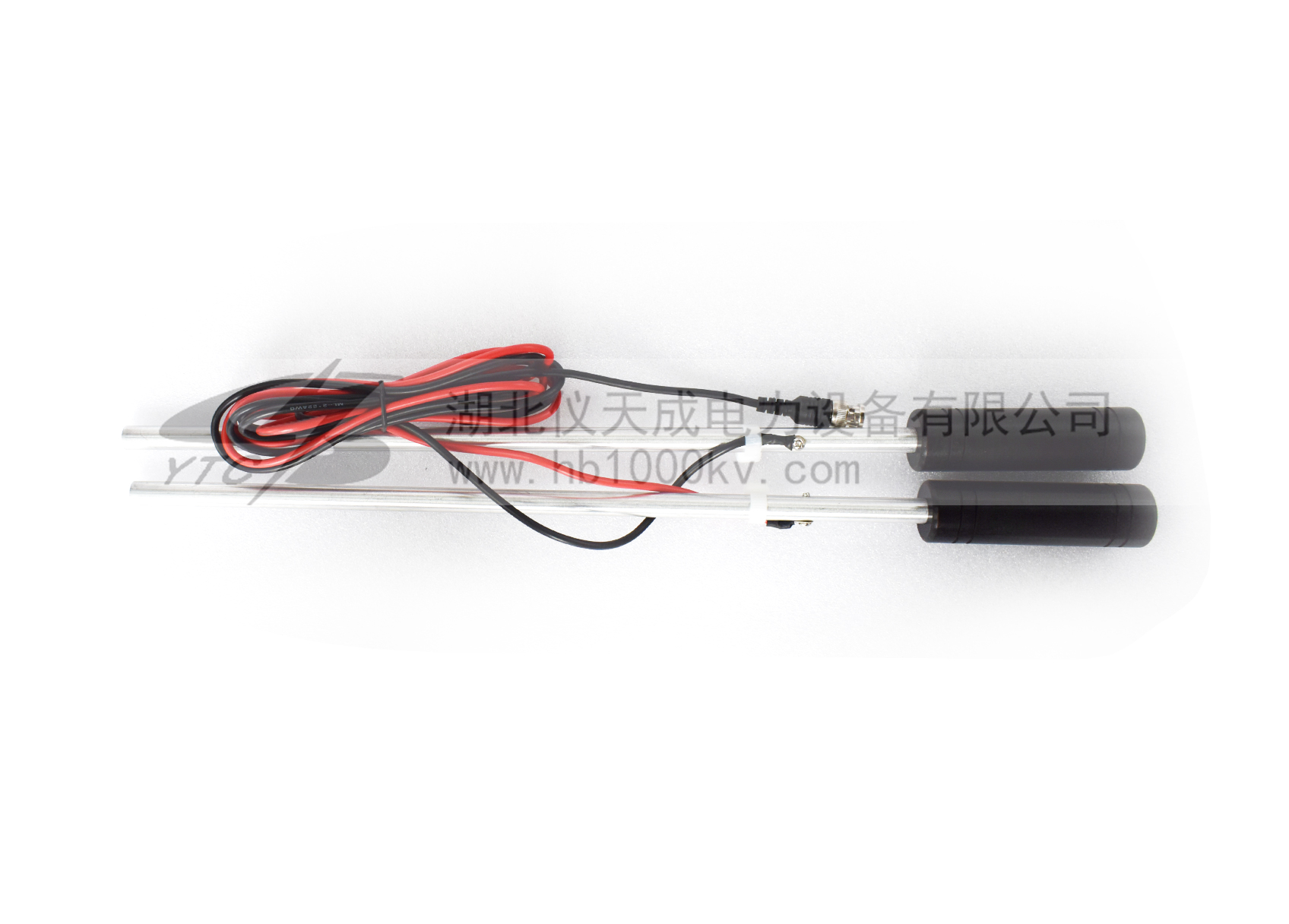

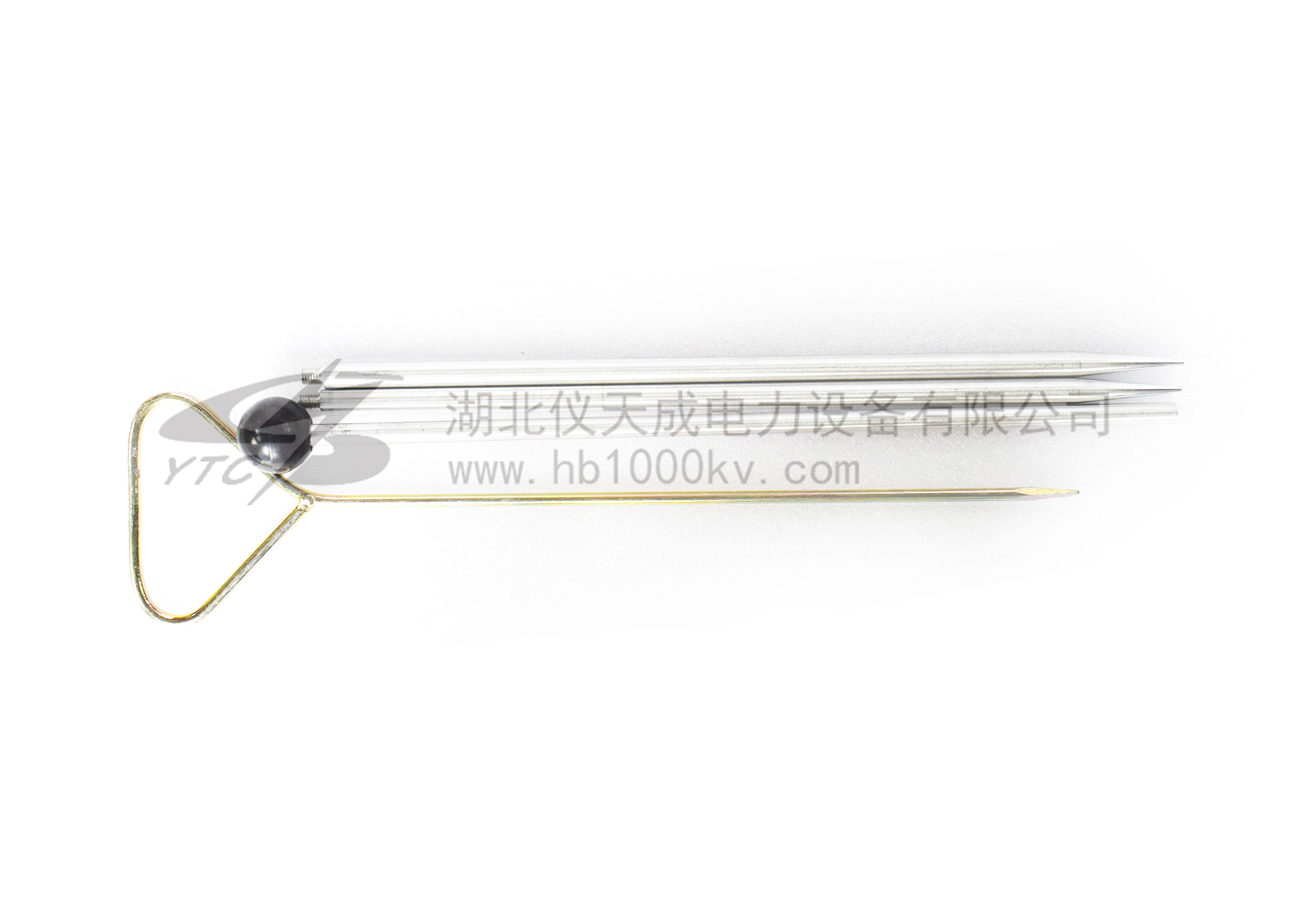

路徑/漏電測試單元	● 適用對地絕緣阻值小于500KΩ的漏電（相地、相鎧、相間絕緣不良）故障。 ● 測試精度：不大于1米。 ● 測試電纜地埋深度不小于3米； ● 雙通道設置：抗干擾模式只能在通道I使用。 1）通道I：內部采用了高性能濾波電路，可以和探桿配合測試直埋電纜漏電位置，也可以和探頭配合測試線路的路徑走向和漏電位置。 2）通道II：內部采用了全頻接收電路，可以和探桿配合測試直埋電纜漏電位置。（這個通道只是一個備用通道，如果通道I沒有問題，通道II可以不用。）
充電時間	約3小時
充滿后連續工作時間	8小時
體積	220×160×90 mm³
重量	1.3KG
