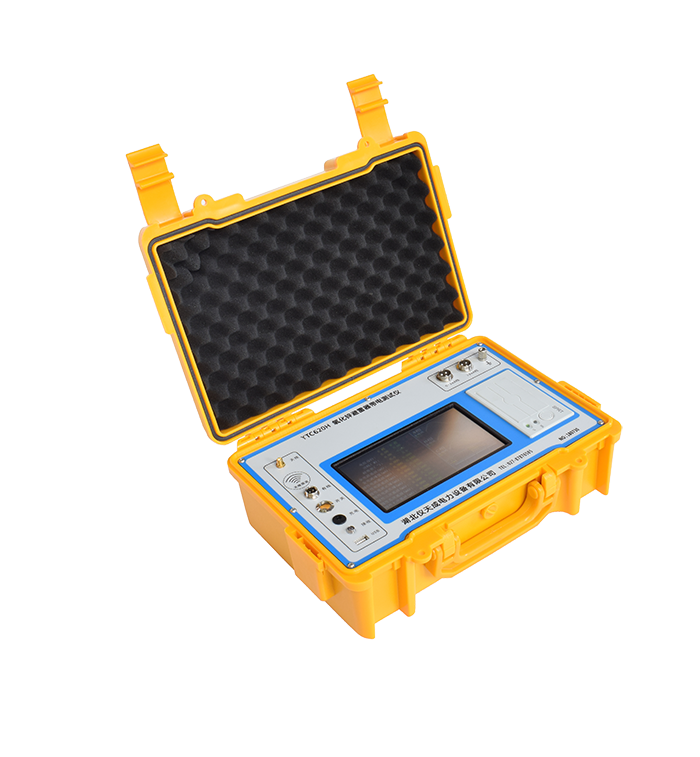

電力朋友們，尤其是在大型發電廠以及供電站等的，都是比較了解氧化鋅避雷器測試儀的，其是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷，那么其工作原理是如何的呢？下面主要給大家分析一下。
氧化鋅避雷器測試儀的測量原理是利用電阻電流基波峰值和相位差測量法。電阻電流基波峰值測量法可以衡量氧化鋅避雷器的性能，而相位差測量法則可以通過測量第一個波峰和第二個波峰的時間差來得到φ的值，從而進一步判斷氧化鋅避雷器的性能。具體來說，測試儀通過高速磁隔離數字傳感器采集氧化鋅避雷器兩端的電壓、電流信號，并將其轉換為電信號，通過傅里葉諧波分析技術進行處理，然后將處理后的信號輸出至顯示器，從而讀取氧化鋅避雷器的電壓、電流和相位差等參數。
這兩種測量方法可以用于在線檢測氧化鋅避雷器的各種電氣參數，判斷設備內部絕緣受潮及閥片老化等危險缺陷。但是，對于無PT測試方式，可能無法真實檢測出氧化鋅避雷器的真實電壓、電流信號相位差及阻性電流、容性電流數值，因此使用時需特別謹慎。
氧化鋅帶電避雷器測試儀操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差等等，是我們電力供電部門、發電廠等的剛需檢測儀器。
