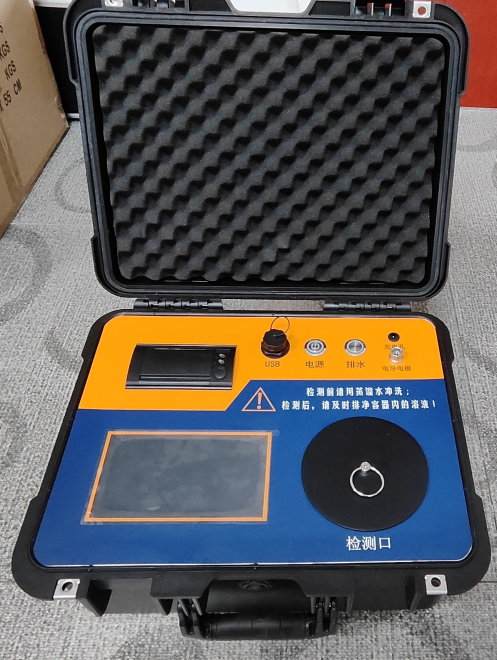

儀天成YTC645G 絕緣子鹽灰密一體機同時具備測量鹽密度和灰密度的功能。
一、工作原理
電力線路中絕緣子的污穢程度主要通過鹽密度（ESDD）和灰密度的（NSDD）來表征，該儀器同時具備測量鹽密度和灰密度的功能。內置了常用溶液體積、絕緣子型號，方便用戶直接調用，絕緣子型號與表面積支持用戶自定義，增加數據保存功能，可保存十萬組測試數據，本機查看數據，支持U盤導出數據，方便用戶在計算機上保存，查看。
二、儀器構成

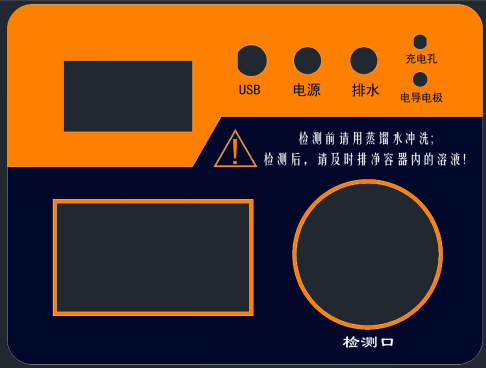

面板圖
檢測儀各部分組成如上圖，各部分功能如下：
顯示屏：該顯示屏為觸摸顯示屏，除顯示測量結果等數據外還可通過觸摸屏輸入?yún)?shù)、操作檢測、歷史記錄查看等功能。
打印機：以小票形式打印檢測結果，需要自行更換打印紙。
檢測口：待檢測的溶液可通過檢測口倒入內部檢測容器以便進行測量。
排水口：測量完成后用來排出被測溶液，排水前要插入儀器配套的排水管。
充電口：使用配套充電器通過充電口給儀器充電。
排水鍵：控制儀器排水功能，當檢測結束后可按下此按鍵將加入檢測口的溶液通過排水口排出。
電源鍵：控制儀器總電源，按下儀器開機。
USB口：可插入儀器配套U盤進行數據導出或程序升級。
三、技術參數
灰密度測試范圍 0—9.9999mg/cm2
鹽密度測試范圍 0—9.9999mg/cm2
灰密度誤差范圍 ±3%
鹽密度誤差范圍 ±1%
顯示屏 7寸高清觸摸屏
電源電壓 12.6V 6000mAh鋰電池
環境溫度 0—40℃
相對濕度 ≤85%
外形尺寸 407*342*193mm
儀器重量 4.6Kg
溫度補償：溫度補償是將電導率測量值補償為20℃時的值。
標準溶液電導率：校準電極時使用的標準溶液的電導率。
電極常數：電導電極的規格，出廠均已標定，請輸入電極上的標定K值。
日期時間：輸入當前時間，按“保存”鍵更新眉頭時間。
背光設置：拖動進度條調節背光亮度。
儀天成YTC645G 絕緣子鹽灰密一體機用于檢測電力線路中絕緣子的污穢附著情況，該儀器可一次測量絕緣子鹽密度和灰密度，簡化了絕緣子污穢檢測的流程，非常適合巡檢現場和實驗室使用。
